散熱石墨膜如何應用在PCB板上？

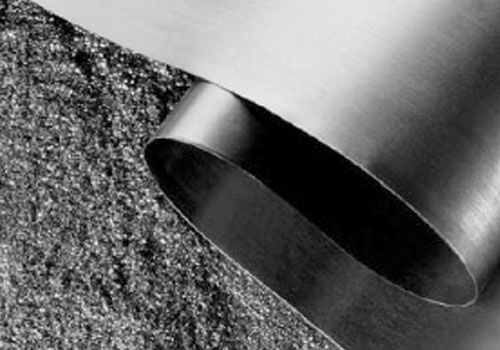

散熱石墨膜是一種很薄的GTS，綜合性質的導熱材料，又稱為導熱石墨膜，導熱石墨片，石墨散熱片等。散熱石墨膜應用在PCB板上部分程度上起到了隔熱的作用。它一方面將熱量均勻，緩解了手機內部的局部過熱。同時，它在熱量還沒有傳至外殼之前就將其快速地擴散了，從而使用戶手感不至于過燙。

這種應用下就需要評估熱源產(chǎn)生熱量的大小、石墨散熱膜的面積以及最終的目標溫度。因為如果熱源過大，最后手機整體溫度的抬升依然會被關注，石墨散熱膜面積的增加一方面可以增加其熱容量，讓其溫度抬升控制在一定的范圍，同時也可以增加散熱面積，加快熱量的耗散。像這種應用，只能用于熱源熱量不是太大的環(huán)境，像手機、PA明玄類手持設備，畢竟散熱膜的面積還是有限的，如果熱量很大就難以和熱源的熱量達到平衡。

還有一個應用環(huán)境可能與熱本身無關，由于石墨的柔軟特性，膜狀的散熱片需要有平面附看的地方，就是說它基本上需要貼在某些部件上，這也是為什么我們多在屏蔽罩、空曠的PCB板面以及LED基板上見到它的身影的原因，同時由于其良好的導電性，還能起到較好的屏蔽作用。對于我們的產(chǎn)品，很難找到一個空曠的結構面來貼附石墨散熱膜，如果要應用的話需要有針對性的做專門的設計。
